Filtry częstotliwościowe
Filtry częstotliwościowe produkowane seryjnie według typowych parametrów (jak również możliwość produkcji indywidualnej według konkretnych wymagań klienta). Filtry wytwarzane są w małych korpusach walcowych, te bardziej skomplikowane umieszczane są w korpusach rurkowych.
PTH „MATT” produkuje szeroki asortyment biernych elementów wykorzystywanych w sieciach TVK oraz w indywidualnych i zbiorczych instalacjach antenowych.
Oferujemy filtry częstotliwościowe, które produkowane są seryjnie (wg typowych parametrów), bądź zgodnie z indywidualnymi wymaganiami klienta. Produkcja seryjna dotyczy zwykle filtrów dolnoprzepustowych (np. do 230 MHz – na potrzeby pakietyzacji, dla klientów z pakietem podstawowym, filtrów LTE – wycinających w paśmie TVK pasmo LTE, wprowadzające zakłócenia), filtrów górnoprzepustowych (np. powyżej pasma kanału zwrotnego KZ lub powyżej 18 czy 25 MHz, czyszczące tym samym pasmo TVK z zakłóceń w paśmie KZ lub zapobiegające wprowadzaniu zakłóceń do pasma KZ) lub pasmowo-przepustowych (np. w procesie pakietyzacji dla abonentów pakietem podstawowym, ale z wyciętym KZ, tj. np. 88-214 lub 88-230 MHz).
Jednak w zdecydowanej większości przypadków każda instalacja wymaga indywidualnego opracowania filtrów i bywają one często wielopasmowe (np. RFDPG295/350-550/750 filtr będący złożeniem filtru dolnoprzepustowego do 295 MHz, pasmowo-przepustowego 350-550 oraz górnoprzepustowego 750
MHz). Wymagane parametry (pasma, stromości zboczy, tłumienia w pasmach zaporowych, itp.) wpływają na wybór konstrukcji elektronicznej i rodzaju obudowy, a to z kolei określa cenę produktu.

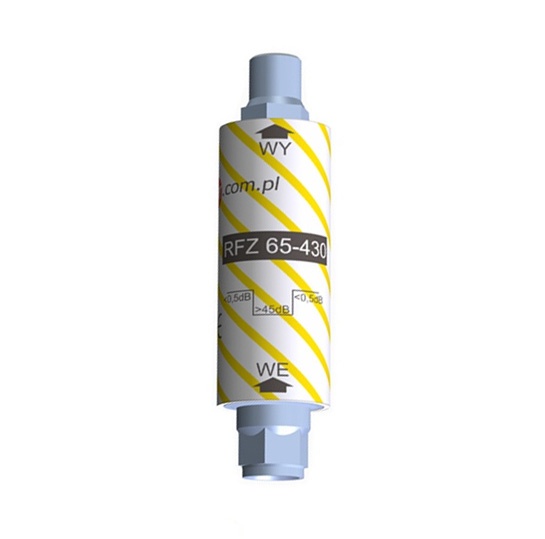

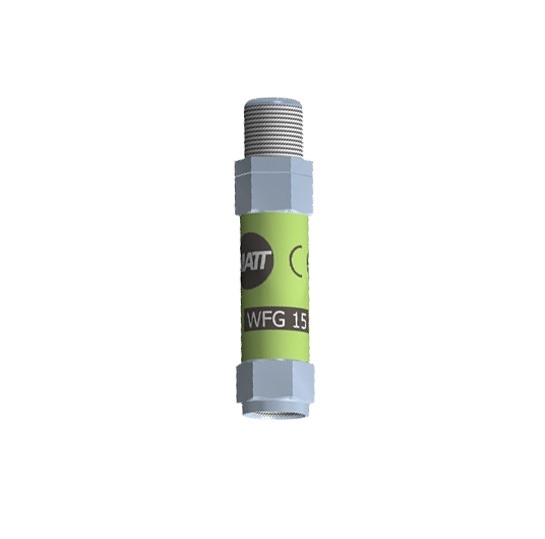

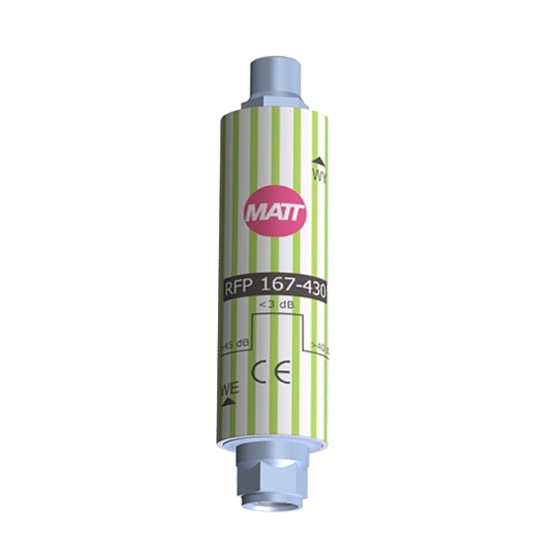

Proste filtry wytwarzane są małych korpusach walcowych (WF..), bardziej skomplikowane w korpusach rurkowych (RF.. lub OF..). Zaletą korpusów walcowych i rurkowych jest wysoka skuteczność ekranowania (>90dB), możliwość bezpośredniego montażu na mutitapach oraz fakt nierozbieralności obudowy. Każda ewentualna ingerencja abonenta w strukturę filtru zostawia trwałe ślady na obudowie lub niszczy filtr. Poza tym korpusy rurkowe filtrów OF.. pozwalają na wykonanie hermetyczne filtrów (h-OF..) za pomocą gumowych oringów, co jest szczególnie ważne w przypadku ich montażu w zewnętrznych skrzynkach tapowych. Filtry OF są także krótsze niż ich odpowiedniki RF ze względu na krótsze wykonania przyłączy WE-WY. Standardowo filtry walcowe i rurkowe mają przyłącza WE-WY w postaci złączy FM – FF umieszczonych osiowo. Możliwe jest również wykonanie FF-FF.
Po więcej informacji zapraszamy na stronę www.filtryzwrotnice.com.pl
